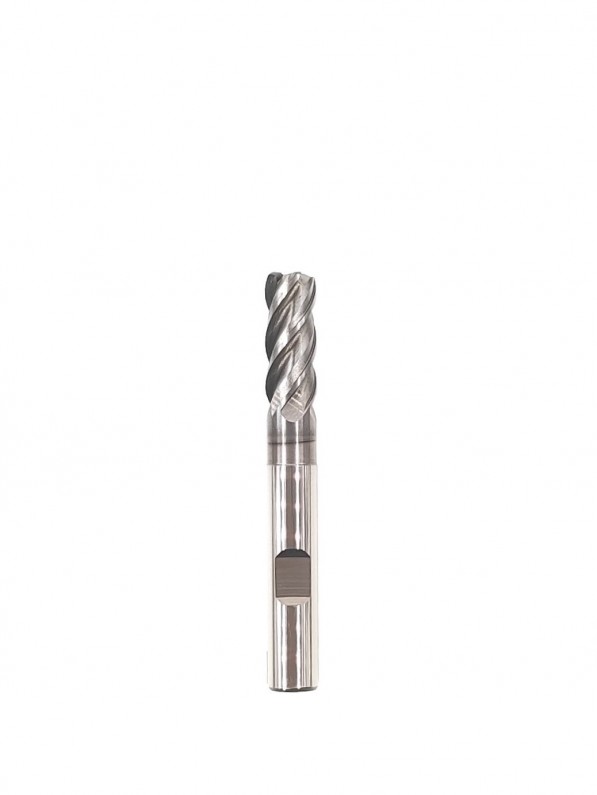

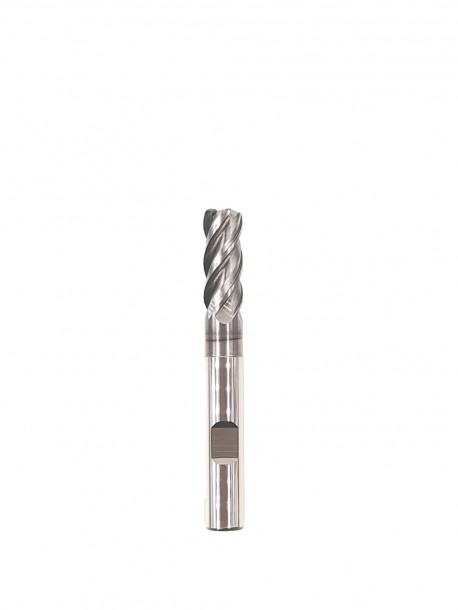

SM05 High Power Freze

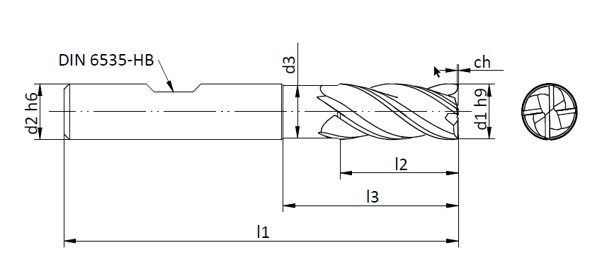

KOD | d1h9 | L1 | L2 | L3 | d2h6 | d3 | Ch | RADYUS | Z |
---|---|---|---|---|---|---|---|---|---|
SM05-0200404050P0145 | 2 | 50 | 4 | 6 | 4 | 1,95 | 0.1x45° | - | 4 |
SM05-0250406057P0145 | 2,5 | 57 | 6 | 10 | 6 | 2,4 | 0.1x45° | - | 4 |
SM05-0250410057P0145 | 2,5 | 57 | 10 | 12 | 6 | 2,4 | 0.1x45° | - | 4 |
SM05-0300408057P0145 | 3 | 57 | 8 | 12 | 6 | 2,8 | 0.1x45° | - | 4 |
SM05-0300412057P0145 | 3 | 57 | 12 | 16 | 6 | 2,8 | 0.1x45° | - | 4 |
SM05-0400411057P0145 | 4 | 57 | 11 | 15 | 6 | 3,8 | 0.1x45° | - | 4 |
SM05-0500412057P0145 | 5 | 57 | 12 | 16 | 6 | 4,8 | 0.1x45° | - | 4 |
SM05-0600419057P0245 | 6 | 57 | 14 | 19 | 6 | 5,8 | 0.2x45° | - | 4 |
SM05-0800420063P0245 | 8 | 63 | 19 | 28 | 8 | 7,8 | 0.2x45° | - | 4 |
SM05-1000422072P0245 | 10 | 72 | 22 | 32 | 10 | 9,8 | 0.2x45° | - | 4 |
SM05-1200427083P0245 | 12 | 83 | 27 | 38 | 12 | 11,7 | 0.5x45° | - | 4 |
SM05-1400432083P0245 | 14 | 83 | 32 | 40 | 14 | 13,6 | 0.5x45° | - | 4 |
SM05-1600434092P0245 | 16 | 92 | 34 | 49 | 16 | 15,6 | 0.5x45° | - | 4 |
SM05-1600440100P0245 | 16 | 100 | 40 | 50 | 16 | 15,6 | 0.5x45° | - | 4 |
SM05-1800435092P0245 | 18 | 92 | 35 | 53 | 18 | 17,6 | 0.5x45° | - | 4 |
SM05-2000442105P0245 | 20 | 105 | 42 | 60 | 20 | 19,6 | 0.5x45° | - | 4 |
