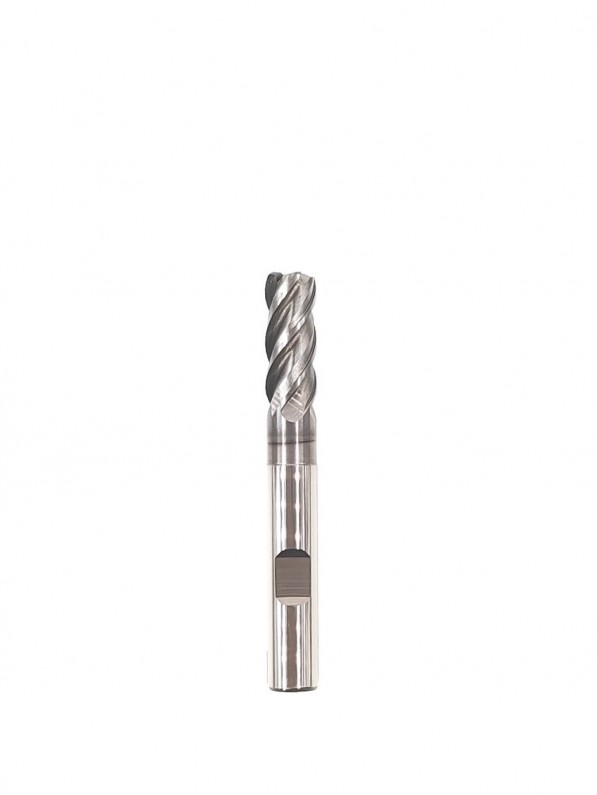

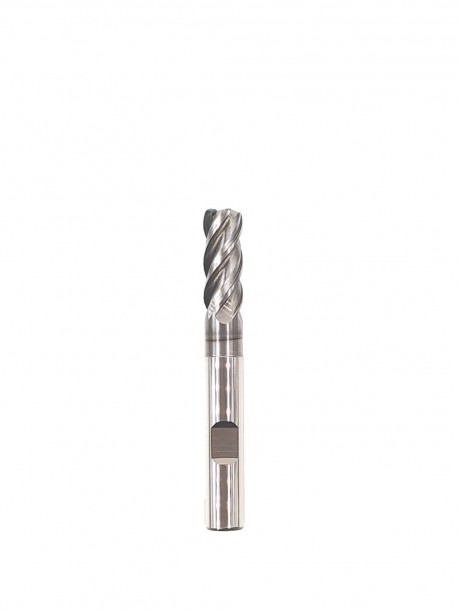

SM06 High Power Finish Freze

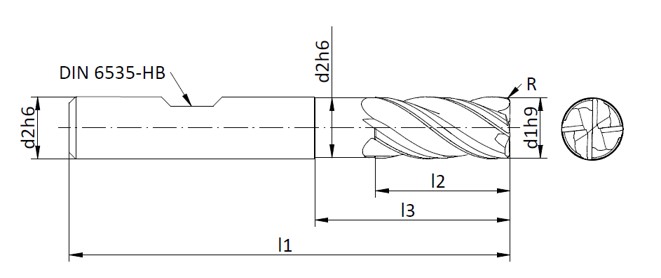

KOD | d1h9 | L1 | L2 | L3 | d2h6 | d3 | Ch | RADYUS | Z |
---|---|---|---|---|---|---|---|---|---|
SM06-0300411057P0245 | 3 | 57 | 11 | 20 | 6 | 2,8 | 0.2x45° | - | 4 |
SM06-0400412057P0245 | 4 | 57 | 12 | 21 | 6 | 3,8 | 0.2x45° | - | 4 |
SM06-0500413057P0245 | 5 | 57 | 13 | 17 | 6 | 4,8 | 0.2x45° | - | 4 |
SM06-0500413057P0245 | 5 | 57 | 13 | 17 | 6 | 4,8 | 0.2x45° | - | 4 |
SM06-0600415057P0245 | 6 | 57 | 15 | 20 | 6 | 5,7 | 0.2x45° | - | 4 |
SM06-0600415057R0050 | 6 | 57 | 15 | 20 | 6 | 5,7 | - | R0.5 | 4 |
SM06-0700420063P0245 | 7 | 63 | 19 | 25 | 8 | 6,7 | 0.2x45° | - | 4 |
SM06-0800421063P0245 | 8 | 63 | 19 | 28 | 8 | 7,7 | 0.2x45° | - | 4 |
SM06-0800421063R0050 | 8 | 63 | 19 | 28 | 8 | 7,7 | - | R0.5 | 4 |
SM06-0800421063R0100 | 8 | 63 | 19 | 28 | 8 | 7,7 | - | R1 | 4 |
SM06-0800421063R0200 | 8 | 63 | 19 | 28 | 8 | 7,7 | - | R2 | 4 |
SM06-1000421072P0245 | 10 | 72 | 22 | 32 | 10 | 9,6 | 0.2x45° | - | 4 |
SM06-1000421072R0050 | 10 | 72 | 22 | 32 | 10 | 9,6 | - | R0.5 | 4 |
SM06-1000421072R0080 | 10 | 72 | 22 | 32 | 10 | 9,6 | - | R0.8 | 4 |
SM06-1000421072R0100 | 10 | 72 | 22 | 32 | 10 | 9,6 | - | R1 | 4 |
SM06-1000421072R0150 | 10 | 72 | 22 | 32 | 10 | 9,6 | - | R1.5 | 4 |
SM06-1000421072R0200 | 10 | 72 | 22 | 32 | 10 | 9,6 | - | R2 | 4 |
SM06-1000421072R0300 | 10 | 72 | 22 | 32 | 10 | 9,6 | - | R3 | 4 |
SM06-1200429083P0345 | 12 | 83 | 26 | 39 | 12 | 11,5 | 0.3x45° | - | 4 |
SM06-1200429083R0050 | 12 | 83 | 26 | 39 | 12 | 11,5 | - | R0.5 | 4 |
SM06-1200429083R0100 | 12 | 83 | 26 | 39 | 12 | 11,5 | - | R1 | 4 |
SM06-1200429083R0150 | 12 | 83 | 26 | 39 | 12 | 11,5 | - | R1.5 | 4 |
SM06-1200429083R0200 | 12 | 83 | 26 | 39 | 12 | 11,5 | - | R2 | 4 |
SM06-1200429083R0300 | 12 | 83 | 26 | 39 | 12 | 11,5 | - | R3 | 4 |
SM06-1400429083R0050 | 14 | 83 | 26 | 45 | 14 | 13,5 | - | R0.5 | 4 |
SM06-1400429083R0100 | 14 | 83 | 26 | 45 | 14 | 13,5 | - | R1 | 4 |
SM06-1600436092P0345 | 16 | 92 | 32 | 45 | 16 | 15,5 | 0.3x45° | - | 4 |
SM06-1600436092R0050 | 16 | 92 | 32 | 45 | 16 | 15,5 | - | R0.5 | 4 |
SM06-1600436092R0100 | 16 | 92 | 32 | 45 | 16 | 15,5 | - | R1 | 4 |
SM06-1600436092R0150 | 16 | 92 | 32 | 45 | 16 | 15,5 | - | R1.5 | 4 |
SM06-2000438092R0050 | 20 | 104 | 38 | 54 | 20 | 19,5 | - | R0.5 | 4 |
