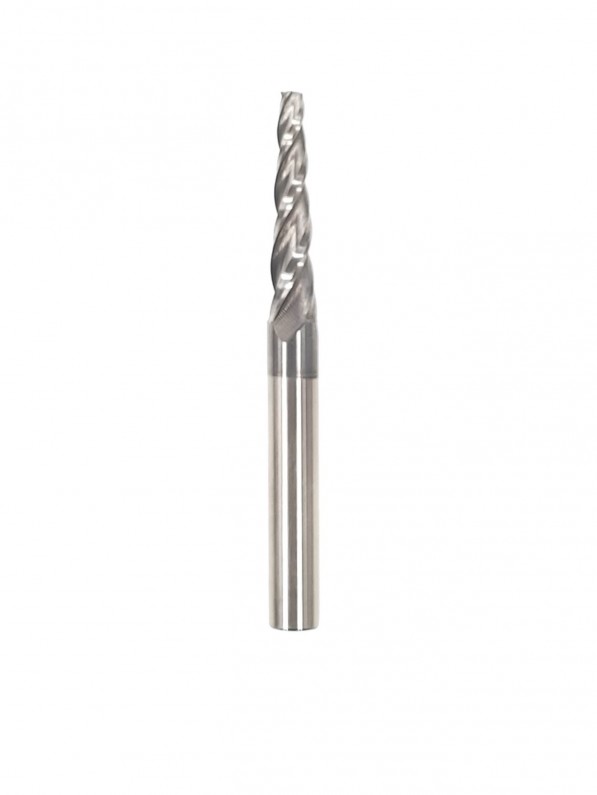

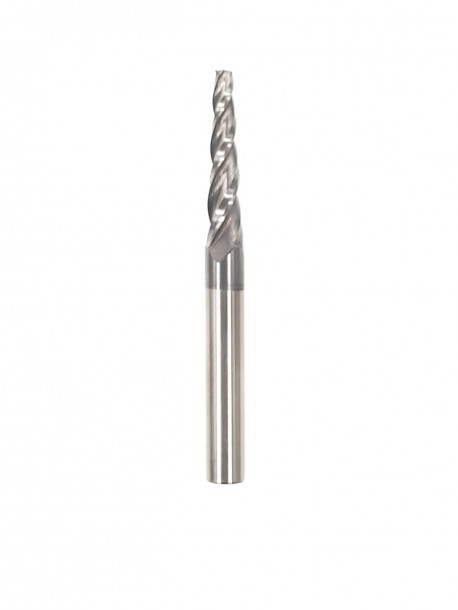

SM16 High Power Konik Freze

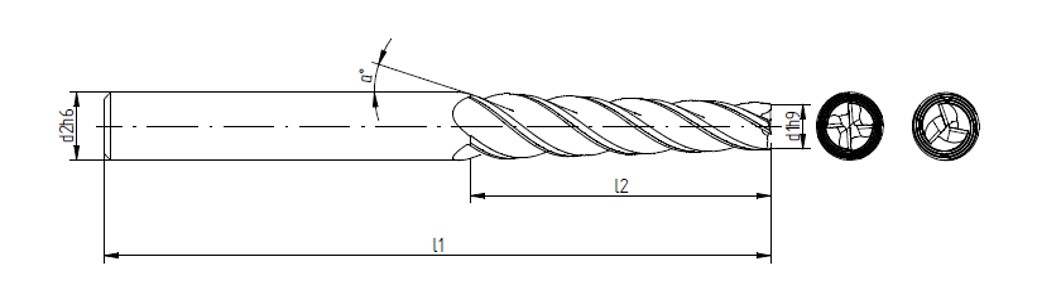

KOD | d1h9 | L1 | L2 | L3 | d2h6 | d3 | Ch | RADYUS | α° | Z |
---|---|---|---|---|---|---|---|---|---|---|
SM16-0200320060A10 | 2 | 60 | 20 | - | 4 | - | - | - | 1° | 3 |
SM16-0200320060A20 | 2 | 60 | 20 | - | 4 | - | - | - | 2° | 3 |
SM16-0200319060A30 | 2 | 60 | 19 | - | 5 | - | - | - | 3° | 3 |
SM16-0200320060A50 | 2 | 60 | 20 | - | 6 | - | - | 5° | 3 | |
SM16-0250330060A10 | 2,5 | 60 | 30 | - | 4 | - | - | - | 1° | 3 |
SM16-0250328060A20 | 2,5 | 60 | 28 | - | 5 | - | - | - | 2° | 3 |
SM16-0250328060A30 | 2,5 | 60 | 28 | - | 5 | - | - | - | 3° | 3 |
SM16-0250320060A50 | 2,5 | 82 | 20 | - | 8 | - | - | - | 5° | 3 |
SM16-0300330060A10 | 3 | 60 | 30 | - | 4 | - | - | - | 1° | 3 |
SM16-0300328060A20 | 3 | 60 | 28 | - | 5 | - | - | - | 2° | 3 |
SM16-0300328060A30 | 3 | 60 | 28 | - | 6 | - | - | - | 3° | 3 |
SM16-0300340082A30 | 3 | 82 | 40 | - | 8 | - | - | - | 3° | 3 |
SM16-0300440082A30 | 3 | 82 | 40 | - | 8 | - | - | - | 3° | 4 |
SM16-0300328060A50 | 3 | 82 | 28 | - | 8 | - | - | - | 5° | 3 |
SM16-0350330060A10 | 3,5 | 60 | 30 | - | 5 | - | - | - | 1° | 3 |
SM16-0350328060A20 | 3,5 | 60 | 28 | - | 6 | - | - | - | 2° | 3 |
SM16-0350328060A30 | 3,5 | 82 | 28 | - | 6 | - | - | - | 3° | 3 |
SM16-0350334060A50 | 3,5 | 82 | 34 | - | 10 | - | - | - | 5° | 3 |
SM16-0400330060A10 | 4 | 60 | 30 | - | 5 | - | - | - | 1° | 3 |
SM16-0400328060A20 | 4 | 82 | 28 | - | 6 | - | - | - | 2° | 3 |
SM16-0400335060A30 | 4 | 82 | 35 | - | 8 | - | - | - | 3° | 3 |
SM16-0400334060A50 | 4 | 82 | 34 | - | 10 | - | - | - | 5° | 3 |
SM16-0500430070A10 | 5 | 82 | 30 | - | 6 | - | - | - | 1° | 4 |
SM16-0500435070A20 | 5 | 82 | 35 | - | 8 | - | - | - | 2° | 4 |
SM16-0500448100A30 | 5 | 100 | 48 | - | 10 | - | - | - | 3° | 4 |
SM16-0500440100A50 | 5 | 100 | 40 | - | 12 | - | - | - | 5° | 4 |
SM16-0600440075A10 | 6 | 82 | 40 | - | 8 | - | - | - | 1° | 4 |
SM16-0600445100A20 | 6 | 100 | 45 | - | 10 | - | - | - | 2° | 4 |
SM16-0600448100A30 | 6 | 100 | 48 | - | 12 | - | - | - | 3° | 4 |
SM16-0600445100A50 | 6 | 100 | 45 | - | 14 | - | - | - | 5° | 4 |
SM16-0800445100A10 | 8 | 100 | 45 | - | 10 | - | - | - | 1° | 4 |
SM16-0800445100A20 | 8 | 100 | 45 | - | 12 | - | - | - | 2° | 4 |
SM16-0800448100A30 | 8 | 100 | 48 | - | 14 | - | - | - | 3° | 4 |
SM16-0800445100A50 | 8 | 100 | 45 | - | 16 | - | - | - | 5° | 4 |
SM16-1000445100A10 | 10 | 100 | 45 | - | 12 | - | - | - | 1° | 4 |
SM16-1000445100A20 | 10 | 100 | 45 | - | 14 | - | - | - | 2° | 4 |
SM16-1000448100A30 | 10 | 100 | 48 | - | 16 | - | - | - | 3° | 4 |
SM16-1000445100A50 | 10 | 100 | 45 | - | 18 | - | - | - | 5° | 4 |
